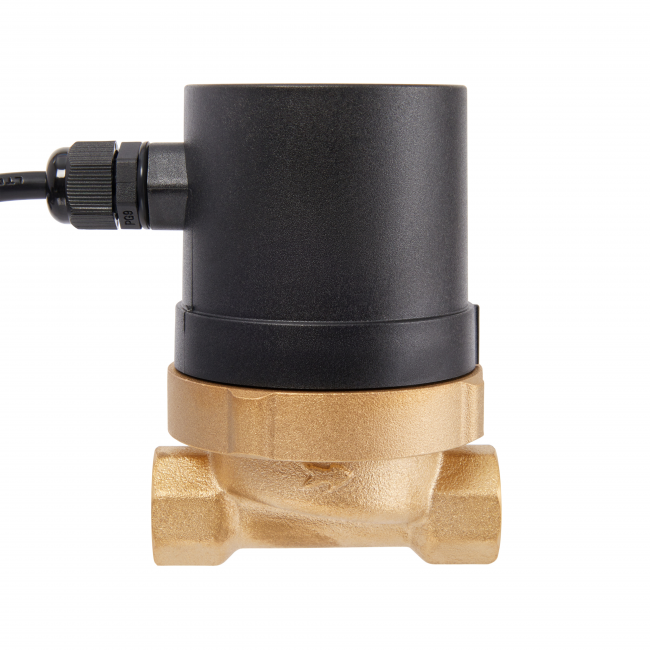

Насосы серии CWA с "мокрым ротором" предназначены для создания принудительной циркуляции воды в системах горячего водоснабжения и для перекачивания жидкостей в различных технологических процессах.
Конструкция насоса

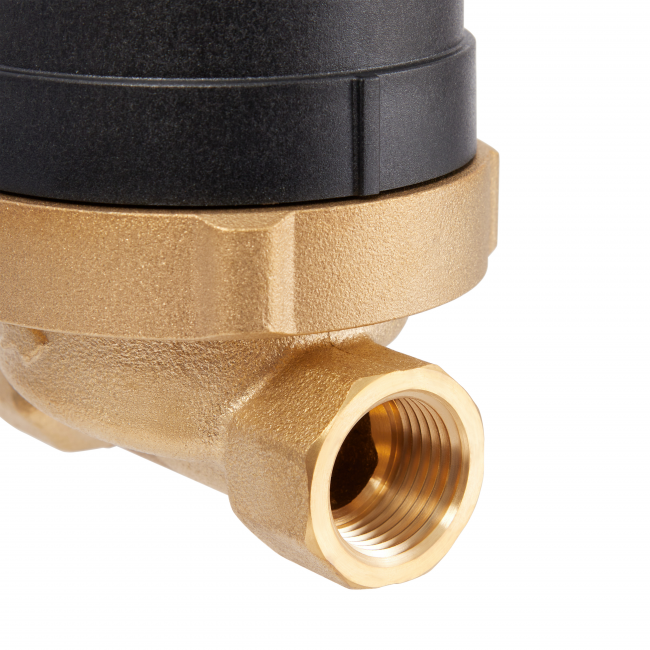

Конструктивно насосы серии CWA состоят из двух основных частей: гидравлической части и электрического двигателя. Гидравлическая часть включает в себя корпус насоса и рабочее колесо, а двигатель состоит из корпуса, статора, ротора, гильзы и гайки для выпуска воздуха. Корпус насоса выполнен из латуни с резьбовым подключением к трубопроводу. В насосах используется асинхронный короткозамкнутый двигатель. Ротор двигателя располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью. Двигатель насоса оснащён регулировкой скорости с помощью встроенного электронного автоматического блока управления.
Условия эксплуатации

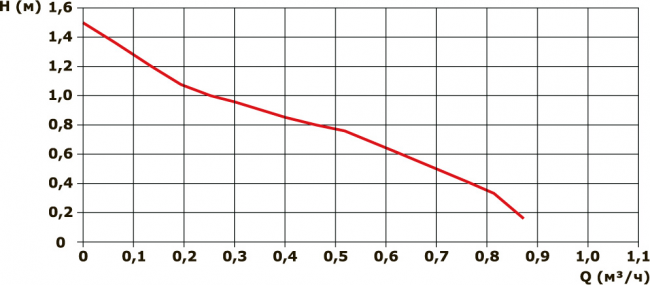

Циркуляционные насосы серии СWA устанавливаются и эксплуатируются в помещении. Эксплуатация насоса осуществляется в пределах его рабочих характеристик, в соответствии с расходно-напорным графиком. Использование насоса вне рабочего диапазона не допускается.
Не допускается наличие воздуха в насосе. Запрещена работа насоса при нулевом расходе рабочей жидкости. Не допускается попадание струй или брызг жидкости на корпус насоса, клеммную коробку и питающий кабель. Всё это может привести к выходу из строя двигателя насоса или гидравлической части насоса.
Общие технические характеристики насоса
Рабочие, перекачиваемые жидкости - вода малой жёсткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых иволокнистых включений, а также примесей, содержащих минеральные масла.
Насос нельзя использовать для подачи легковоспламеняющихся жидкостей - бензина или дизельного топлива.
Максимальное давление в системе: 6 бар.
Температура рабочей жидкости: от +2 до +95°С.
pH рабочей жидкости: от 7 до 9,5.
Температура окружающей среды: от +0 до 40°С.
Относительная влажность воздуха: макс. 95%.
Температура окружающей среды должна быть всегда ниже, чем температура рабочей жидкости, так как в противном случае в корпусе статора может образоваться конденсат.
Степень защиты: IP 44 .
Класс теплостойкости изоляции: F .
Параметры электрической сети: 220 ±10% В АС, 50Гц.
При более сильных колебаниях напряжения в сети насос следует подключать через стабилизатор напряжения.
