ЭКОЛОГИЧЕСКИ ЧИСТАЯ
СИСТЕМА ОТОПЛЕНИЯ
НОВОГО МЫШЛЕНИЯ
Система отопления Jäspi - ЭНЕР-
ГИЯ СОЛНЦА – ДИЗЕЛЬНОЕ ТОП-
ЛИВО / ГАЗ разработанная профес-
сионалами, современная и энерго-
сберегающая целостность.
К системе отопления относятся ком-
пактный диз./газовый котел с высо-
ким к.п.д., разработанный специ-
ально для использования энергии
солнца аккумулятор, а также сол-
нечные панели 10 м
2. Энергию сол-
нца выгодно используют для выра-
ботки ГВС и отопления. Дизельным
/ газовым котлом гарантируют (под-
тверждают) достаточность тепла,
если не хватает получаемой от сол-
нца энергии.
На Северо-Западе энергию солнца
можно использовать примерно во-
семь месяцев в году.
В нашем ассортименте есть также
аккумулятор солнечной энергии
только для выработки ГВС.
Отопление на солнечной энергии
JÄSPI выгодно и просто эксплуа-
тировать, получая при этом дос-
таточное количество тепла.
Система отопления на солнечной энергии
и жидком топливе / газе
1. Солнечные панели 10 – 13 м²
2. Аккумулятор энергии солнца 750 л
3. Дизельный / газовый котел
4. Топливный бак 900 – 2500 л
5. Трубопроводы контура энергии солнца
AL 2х22 Cu + изоляция
6. Теплый пол на водяной циркуляции
СОСТАВЛЯЮ Щ ИЕ СИСТЕМЫ
Диз./газовый котел SOLAR 17
ТЕХНИЧЕСКИЕ ДАННЫЕ
Вес : 120 кг
Объем : 30 л
Дымоход : Ø 100 мм
Мощность : 17 – 20 кВт
Разрешенное
давление эксплуатации : 1,5 бар
Противодавление топки : 16
ОСНАЩЕНИЕ
1. Штуцер прямой воды / расширения R 1”
2. Штуцер дренажа R 1/2” с обеих сторон
3. Штуцер расширения R 1” с обеих сторон
4. Панель управления
- датчик дымовых газов
- термометр котловой воды
- манометр
- термостат горелки
5. Люк на петлях с открытием в обе стороны
6. Штуцер дымохода
7. Стекло наблюдения за пламенем
8. Отверстие М10 для анализатора

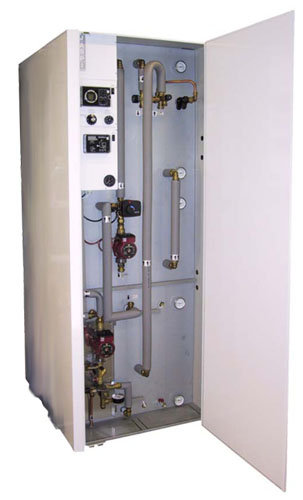

JÄSPI-SOLAR 750
ТЕХНИЧЕСКИЕ ДАННЫЕ
Общий объем : 750 л
Объем диз./газового и
электронагрева в верхней
части аккумулятора : 250 л
Вес : 350 кг
Электромощность (опция) : 6 кВт (6 + 6 кВт)
ОСНАЩЕНИЕ
1. Штуцер диз./газ./ твердотопливного
котла R25 с обеих сторон
2. Штуцер котла R25 с обеих сторон
3. Штуцер твердотопливного котла /
расширения R25 с обеих сторон
4. Штуцер предохранительного клапана
/ деаэрации / подъемный R25
5. Зарядный пакет энергии солнца
6. Сервопривод
7. 4-ходовой смесительный клапан
8. Электроцентр
- электронный регулятор тепла
- термостат электротэна
- термостат горелки и зарядного насоса
- манометр
9.Клапанная группа ГВС
10. Клапан наполнения котловой воды
11. Циркуляционный насос сети UPS 25-60
12. Термометр 5 шт.
13. Клапан дренажа
14. Возврат из сети отопления Ø 28
15. Выход в сеть отопления R25
16. Возврат из солнечных панелей Ø 22
17. Выход в солнечные панели Ø 15
18. Возврат циркуляции ГВС R15 2 шт.
19. Предохранительный клапан
системы энергии солнца
20. Электровыводы
21. Отсоединяемая подъемная проушина
