Макс. длина канала котлов в исполнении «TURBO» (м)
Модель котла | Г, В |
---|---|
THERM PRO 14 TX.A, TXZ.A, TKX.A | 2 x 10 |
THERM 14 TLN, TCLN | 16 * |
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZE.A 5 | 2 x 10 |
THERM 23, 28, 32 TCLN | 20 * |
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A | 2 x 10 |
THERM DUO 50 FT.A | 2 x 3 |
Система дымоудаления: Г - горизонтальная, В - вертикальная

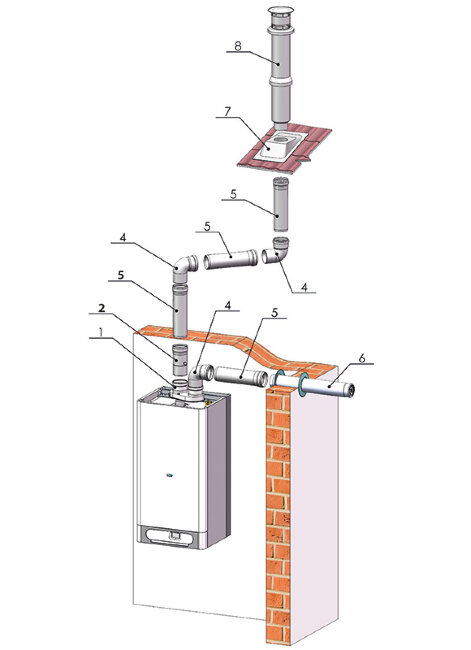

Примеры установки систем дымоудаления 2x ø 80 (всасывание / выхлоп)
Горизонтальное всасывание и вертикальное дымоудаление
Название детали | Скл. № | |
---|---|---|
1 | Распределитель из ø 60/100 на 2x ø 80, изм. места | 22098 |
2 | Ниппель для отвода конд. ø 80, вертикальный | 23691 |
3 | Ниппель для отвода конд. ø 80, горизонтальный | 22197 |
4 | Колено ø 80, 90° | 22096 |
5 | Труба удлинения ø 80 - 0,5 m Труба удлинения ø 80 - 1,0 m |
21991 21990 |
6 | Всасывающая труба ø 80, 1 м | 22101 |
7 | Проходной изолятор для крыши наклонный, отверстие ø 125 мм | 28014 |
8 | Выхлопная труба вертикальная ø 80 (внешний ø 125 мм) | 21303 |
9 | Колено ø 80, 45° | 22095 |
10 | Труба выхлопная ø 80, 1 м | 22100 |
11 | Наконечник на выхлоп ø 80 | 28167 |
