Макс. длина канала отвода (м)
| Модель котла | Г | В |
|---|---|---|
| THERM 14 KD.A, KDZ.A, KDZ5.A | 20 | 20 |
| THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A | 15 | 15 |
| THERM 24 KDN, KDCN, KDZN | 11 | 11 |
| THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A | 14 | 14 |
| THERM 45 KD.A | 5 (10, 15)* | 5 (10, 15)* |
Система дымоудаления: Г - горизонтальная, В - вертикальная
Примеры установки систем дымоудаления ø 80/125

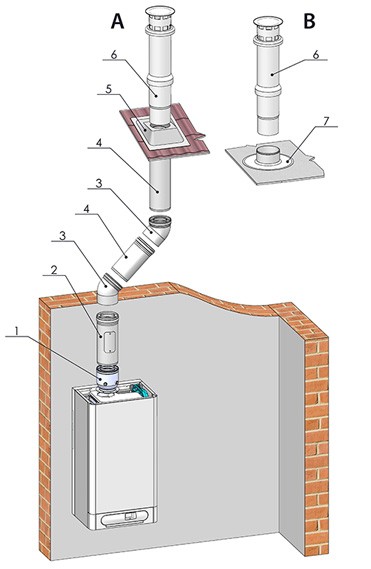

Вертикальная система дымоудаления
A - установка на наклонной крыше
B - установка на плоской крыше

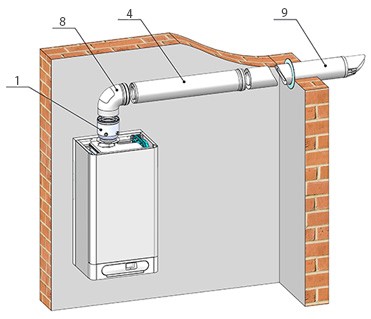

| Название детали | Скл. № | |
|---|---|---|
| 1 | Фланец-редукция из ø 60/100 на ø 80/125 с измер.местами, для 14, 17, 24 и 28 KD... | 24678 |
| 1 | Фланец-редукция из ø 80/105 на ø 80/125 с измер.местами, для 45 KD.A | 27468 |
| 2 | Элемент с контрольным окошком ø 80/125 | 211265 |
| 3 | Колено коаксиальное ø 80/125, 45° | 26432 |
| 4 | Удлинитель коаксиальный ø 80/125 - 0,5 м Удлинитель коаксиальный ø 80/125 - 1,0 м |
24675 27004 |
| 5 | Проходной изолятор для крыши наклонный, отверстие ø 125 мм | 28014 |
| 6 | Дымоходная труба вертикальная ø 80/125 | 211255 |
| 7 | Проходной изолятор для крыши плоский, отверстие ø 125 мм | 20363 |
| 8 | Колено коаксиальное ø 80/125, 90° с контрольным окошком | 27648 |
| 9 | Труба воздухозабор-выхлоп ø 80/125, 1 м | 27003 |
| Колено коаксиальное ø 80/125, 90° | 24676 |
