Макс. длина канала отвода (м)
| Модель котла | Г | В |
|---|---|---|
| THERM 14 KD.A, KDZ.A, KDZ5.A | 10 | 9 |
| THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A | 4 | 3,7 |
| THERM 24 KDN, KDCN, KDZN | 6 | 6 |
| THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A | 3 | 2,7 |
Система дымоудаления: Г - горизонтальная, В - вертикальная

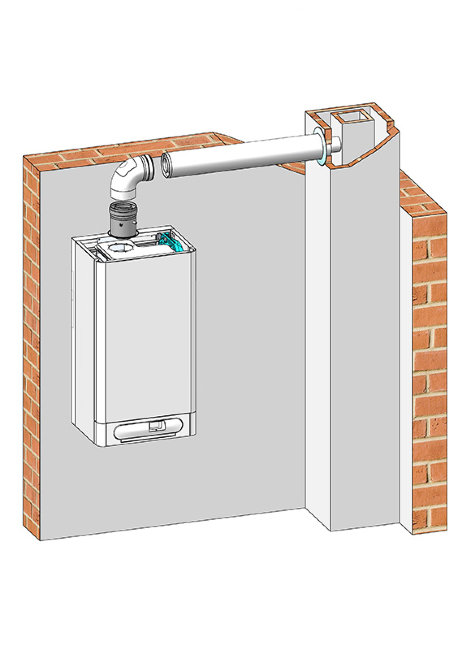

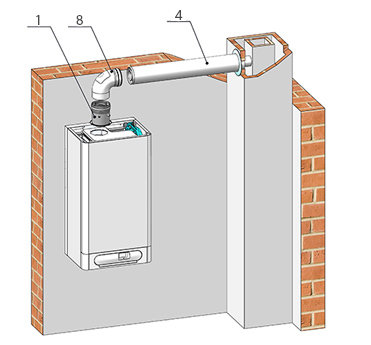

Примеры установки систем дымоудаления ø 60/100
Вертикальная система дымоудаления
A - установка на наклонной крыше
B - установка на плоской крыше
| Название детали | Скл. № | |
|---|---|---|
| 1 | Фланец ø 60/100, измерит. места | 24673 |
| 2 | Элемент с контрольным окошком ø 60/100 | 213835 |
| 3 | Колено коаксиальное ø 60/100, 45° | 26140 |
| 4 | Удлинитель коаксиальный ø 60/100 - 0,5 м Удлинитель коаксиальный ø 60/100 - 1,0 м |
29596 29597 |
| 5 | Проходной изолятор для крыши наклонный, отверстие ø 125 мм | 28014 |
| 6 | Дымоходная труба вертикальная ø 60/100 | 211253 |
| 7 | Проходной изолятор для крыши плоский, отверстие ø 125 мм | 20363 |
| 8 | Колено коаксиальное ø 60/100, 90° с контрольным окошком | 212756 |
| 9 | Колено коаксиальное ø 60/100, 90° с фланцем и точками измерения | 27216 |
| 10 | Выхлопная труба ø 60/100 горизонтальная | 24677 |
| Колено коаксиальное ø 60/100, 90° | 26653 | |
| Фланец из ø 60/100 на 80 мм дымоотвод, воздух-из помещения | 27471 |
